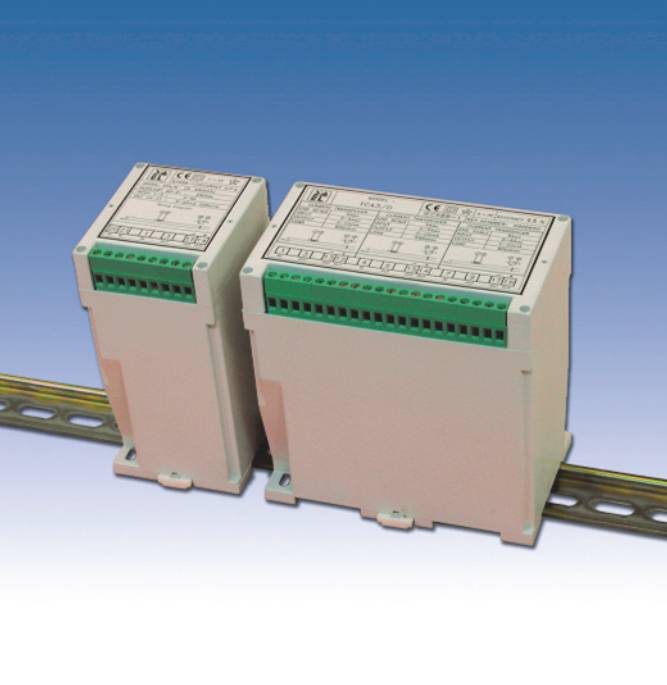

Trasduttori per corrente/tensione continua TTC TCC

CARATTERISTICHE

• Precisione ± 0.5 % del valore di fondo scala
• Campo di misura 0 ÷ In / ‐In ÷ 0 ÷ In , 0 ÷ Un / ‐Un ÷ 0 ÷ Un
• Campo di taratura 0,1 ÷ 1,2 In , 0,1 ÷ 1,2 Un
• Ingressi I= 1 mA ÷ 10 A ; V= 6 mV ÷ 500 V
• Uscita
  Lineare a corrente impressa (±1mA; ±5mA; ±20mA; 4‐20mA; ±5 V; ±10 V)
• Sovraccarico permanente 2 In ‐ 1,2 Un
• Sovraccarico Istantaneo 10 In ‐ 2 Un
• Tempo risposta lettura <200 ms
• Ripple residuo ≤1%
• Temperatura di funzionamento ‐10°C ÷ +50°C
• Temperatura di magazzinaggio ‐30°C ÷ +70°C
• Separazione galvanica ingresso ‐ uscita
• Tensione di prova 4 kV, 50 Hz, 60 s
• Tensione di prova a impulso 6 kV, 1,2/50 µs
• Alimentazione ausiliaria
  100‐250 Vac/dc (+10% / ‐15%) standard
  18‐36 Vac/dc (+15% / ‐15%) su richiesta
• Grado di protezione custodia IP50
• Grado di protezione morsetti IP20
• Connessioni morsetti a vite max 4mm2
• Custodia materiale termoplastico autoestinguente UL 94 ‐ V0
• Costruzione a norme CEI, IEC, DIN, VDE
