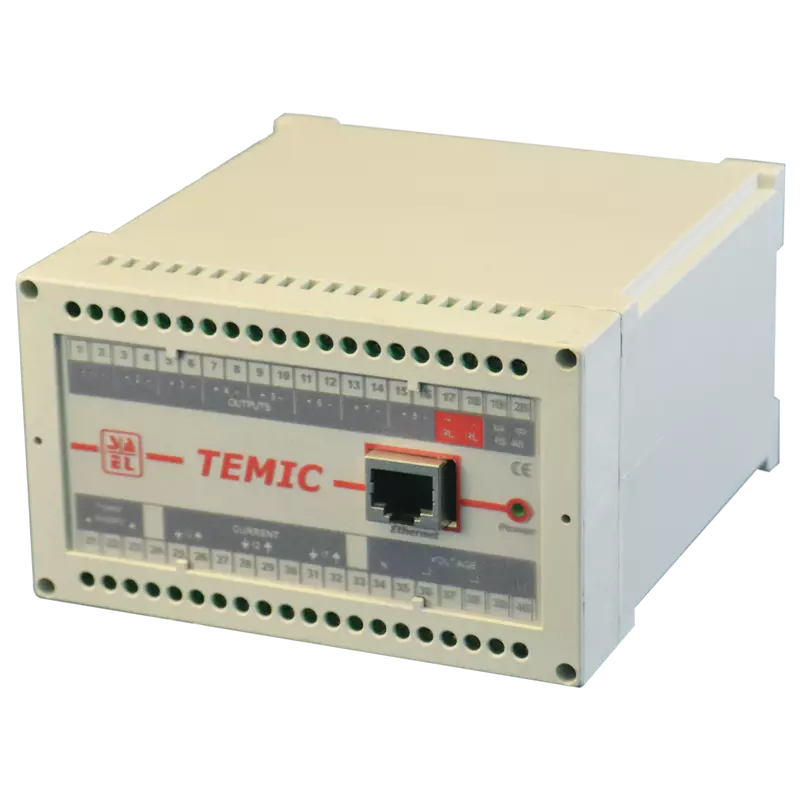

Scheda tecnica prodotto
CAMPO DI MISURA
· 0-Pn o Pn-0-Pn
· Frequenza nominale 50/60 Hz
· Misura in TRMS: fino alla 63° armonica
INGRESSI
· Misura di tensione: max 600 VLL +20% perm.
· Consumo: Vn 3 x 0.5 VA max
· Misura di corrente: 5 A o 1 Arms 2In perm. 20In x1 sec.
· Consumo: Vn 3 x 0.5 VA max
USCITE
· Analogiche: 0/4-20 mA ±20 mA ±10 V (configurabili)
· Linearizzazione: Lineare, Quadratica
· Carico: 500 Ω
· RS485: protocollo MODBUS Rtu. Baud rate 9600…38400 Bauds
· ETHERNET: protocollo MODBUS TCP/IP – IEC 61850
· Relè diagnostica: 1 contatto di scambio 100 Vca/cc 500 mA
PROGRAMMAZIONE
· Rapporto del T.A.
· Rapporto del T.V.
· Uscite analogiche
VISUALIZZAZIONE
· Via RS485 – ETHERNET
ACCURATEZZA SECONDO NORME IEC 60688
· Corrente e tensione: ±0,1% F.S.
· Potenza: ±0,2% F.S.
· Fattore di Potenza: ±0,3°
· Frequenza: ±0,01 Hz
· Energia attiva: classe 1 Norme EN 62053-21
· Energia reattiva: classe 2 Norme EN 62053-23
TEMPO DI RISPOSTA
· < 50 ms
ISOLAMENTO
· 2.5 kV 50-60Hz ingresso/alimentazione/linea seriale/uscite analogiche · 1 kV tra uscite analogiche
ALIMENTAZIONE AUSILIARIA
· 90-264 Vca/cc 10 VA max
· 18-75 Vcc (opzione)
CONDIZIONI AMBIENTALI
Temperatura
· Immagazzinaggio: -30 +70 °C
· Esercizio: -10..15..30..+60 °C
Umidità
· < 95% senza condensa
CUSTODIA
· Termoplastico autoestinguente UL 94 V0
· Livello di protezione: Custodia IP50 Morsetti IP20 CEI EN 60529
CONNESSIONI
· Morsetti a vite max 4 mm2
CONNESSIONI
· Morsetti a vite max 4 mm2
NORME DI RIFERIMENTO
· Secondo norme IEC 60688-1
· Secondo norme IEC 61010-1
· Secondo norme (EMC) IEC 61000-6-2 / 610-6-4
PESO
· 0,510 kg.
