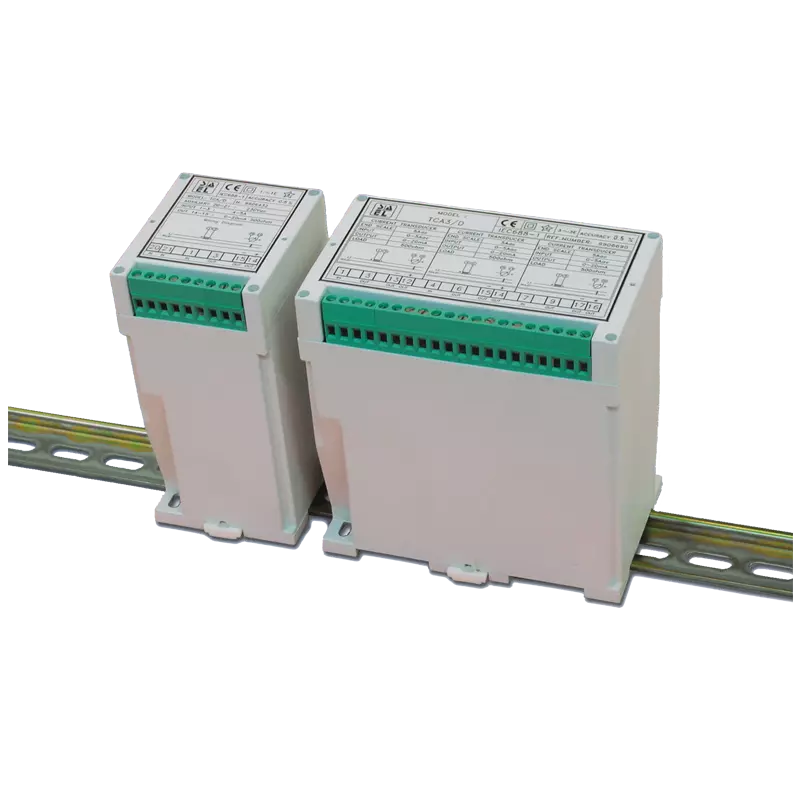

Trasduttori per corrente e tensione alternata TCA/D-rms TTA/D-rms

Per maggiori informazioni scaricare il pdf.



Scheda tecnica prodotto

CARATTERISTICHE

  • Precisione ± 0.5 % del valore di fondo scala
  • Campo di misura 0 ÷ In , 0 ÷ Un
  • Campo di taratura 0,8 ÷ 1,2 In , 0,8 ÷ 1,2 Un
  • Ingressi I= 1 A ÷ 5 A ; V= 50 V ÷ 440 V
  • Frequenza 45 ÷ 65 Hz
  • Uscita Lineare a corrente impressa (1mA; 5mA; 20mA; 4‐20mA; 5 V; 10 V)
  • Sovraccarico permanente 2 In ‐ 1,2 Un
  • Sovraccarico Istantaneo 50 In / 1 s ‐ 2 Un / 10 s
  • Tempo risposta leƩura <200 ms
  • Ripple residuo ≤1%
  • Temperatura di funzionamento ‐10°C ÷ +50°C
  • Temperatura di magazzinaggio ‐30°C ÷ +70°C
  • Separazione galvanica ingresso ‐ uscita
  • Tensione di prova 4 kV, 50 Hz, 60 s
  • Tensione di prova a impulso 6 kV, 1,2/50 µs
  • Alimentazione ausiliaria 100‐250 Vac/dc (+10% / ‐15%) standard
    18‐36 Vac/dc (+15% / ‐15%) su richiesta
  • Grado di protezione custodia IP50
  • Grado di protezione morseƫ IP20
  • Connessioni morseƫ a vite max 4mm2
  • Custodia materiale termoplastico autoestinguente UL 94 ‐ V0
  • Costruzione a norme CEI, IEC, DIN, VDE
