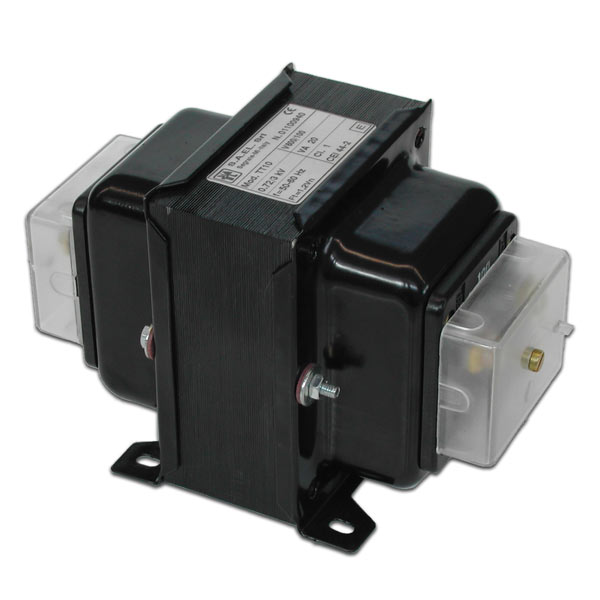

Trasformatori di tensione per bassa tensione (TV)

Riducono i valori della tensione primaria adeguandosi alle apparecchiature di misura o protezione, forniscono una tensione secondaria ridotta proporzionale ai valori standard 100V (altri valori a richiesta).

I (TV) trasformatori di tensione sono conformi alle norme EN/IEC 60044-2, EN/IEC 61869-3 e comprendono le seguenti tipologie:
Misura: Classi: 0,5 – 1 / Applicazioni: monitoraggio, misura fiscale e industriale
Precisione: Classe: 0,2 / Applicazioni: conteggio e misura fiscale con precisione elevata
Protezione: Classe: 3P / Applicazioni: abbinamento ai relè di protezione

Modelli TT6 – TT10 – TT20 – TT50 – TT100

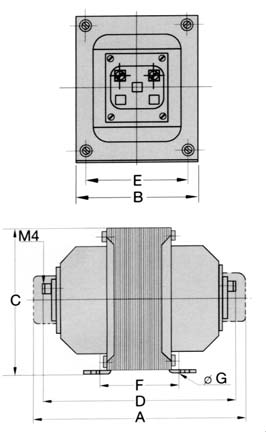

TRASFORMATORI DI TENSIONE A DUE POLI ISOLATI
Per inserzione tra le fasi. Tensioni primarie fino a 1000 V

Scarica la Brochure

Isolamento a secco, in aria
Custodia in metallo stampato
Frequenza 50 ÷ 60 Hz
Tensione secondaria nominale 100 V
Fattore di tensione 1,2 continuativo
Tensione massima di riferimento per l’isolamento:
0,72 kV fino a 600 V; 1,2 kV fino a 1000 V
Tensione di prova tra primario e secondario per 1’:
3 kV fino a 600 V; 6 kV fino a 1000 V
Secondo norme IEC 60044-2

Dry-insulating in air
Metallic case
Frequency 50 ÷ 60 Hz
Rated secondary voltage 100 V
Rated voltage factor 1,2 continuous
Highest system voltage: 0,72 kV up to 600 V; 1,2 kV up to 1000 V
One-minute test voltage between primary and secondary:
3 kV up to 600 V; 6 kV up to 1000 V
According to IEC 60044-2

Modelli TT6 – TT10 – TT20 – TT50 – TT100

TRASFORMATORI DI TENSIONE AD UN POLO ISOLATO
Per inserzione tra fase e terra. Tensioni primarie fino a 1000 V/√3 V

Scarica la Brochure

Isolamento a secco, in aria
Custodia in metallo stampato
Frequenza 50 ÷ 60 Hz
Tensione secondaria nominale 100/√3 V
Fattore di tensione 1,9/8 h
Tensione massima di riferimento per l’isolamento:
0,72 kV fino a 600/√3 V; 1,2 kV fino a 1000/√3 V
Tensione di prova tra primario e secondario per 1’:
3 kV fino a 600/√3 V; 6 kV fino a 1000/√3 V
Secondo norme IEC 60044-2

Dry-insulating in air
Metallic case
Frequency 50 ÷ 60 Hz
Rated secondary voltage 100/√3 V
Rated voltage factor 1,9/8 h
Highest system voltage: 0,72 kV up to 600/√3 V; 1,2 kV up to 1000/√3 V
One-minute test voltage between primary and secondary:
3 kV up to 600/√3 V; 6 kV up to 1000/√3 V
According to IEC 60044-2
