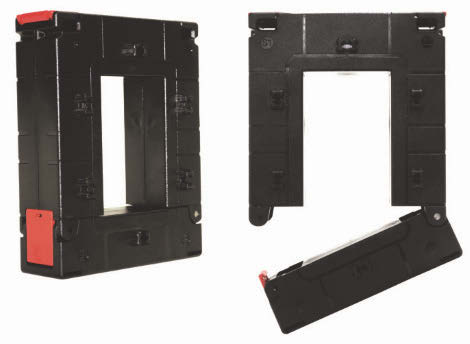

Trasformatori Amperometrici apribili
(Correnti primarie 100…5000A)
I trasformatori amperometrici apribili sono la soluzione ideale nelle installazioni su impianti esistenti, permettono l’inserimento senza interruzioni o modifiche sull’impianto e comprendono le seguenti tipologie:
Gamma: corrente primaria da 100 ÷ 5000 A
Corrente secondaria nominale: 5 / 1 A
Precisione: 0,5 – 1 – Applicazioni: monitoraggio, misura fiscale e industriale
Conforme alle norme CEI EN 60044-1, CEI EN 61869-2
Modello STCA 23
| ‐ Corrente termica di breve durata Rated short-time thermal current (Ith) |
100/1 | In/s | Max 40 kA |
| ‐ Livelli d’isolamento Insulation levels |
0,72/3 | kV | r.m.s |
| ‐ Frequenza nominale Rated frequency |
50 ÷ 60 | Hz | |
| ‐ Corrente primaria Primary current |
100 ÷ 400 | A | |
| ‐ Foro per passaggio cavo/i Hole for wire/cable |
23×33 | mm | |
| ‐ Peso (circa) Weight (about) |
1 | Kg | |
| ‐ Grado di protezione Protec on degree |
IP20 | ‐ | |
| ‐ Temperatura di funzionamento Working temperature |
‐10 ~ +70 | °C | |
| ‐ Temperatura di immagazzinamento Storage temperature |
‐20 ~ +80 | °C |
‐ Conforme alle norme CEI EN 60044‐1 & CEI EN 61869‐2 /
According to IEC 60044‐1 & IEC 61869‐2 standards
‐ Isolamento in aria / Air insulation
‐ Custodia in materiale plastico autoestinguente / Self‐extinguishing plastic case
‐ Per uso interno / For Indoor use
Modello STCA 58
| – Corrente termica di breve durata Rated short-time thermal current (Ith) |
100/1 | In/s | Max 40 kA |
| – Livelli d’isolamento Insulation levels |
0,72/3 | kV | r.m.s |
| – Frequenza nominale Rated frequency |
50 ÷ 60 | Hz | |
| – Corrente primaria Primary current |
250 ÷ 2000 | A | |
| – Foro per passaggio cavo/i Hole for wire/cable |
82×52 | mm | |
| – Peso (circa) Weight (about) |
1 | Kg | |
| – Grado di protezione Protection degree |
IP20 | – | |
| – Temperatura di funzionamento Working temperature |
-10 ~ +70 | °C | |
| – Temperatura di immagazzinamento Storage temperature |
-20 ~ +80 | °C |
– Conforme alle norme CEI EN 60044-1 & CEI EN 61869-2 /
According to IEC 60044-1 & IEC 61869-2 standards
– Isolamento in aria / Air insulation
– Custodia in materiale plastico autoestinguente / Self-extinguishing plastic case
– Per uso interno / For Indoor use
Modello STCA 812
| Corrente termica di breve durata Rated short-time thermal current (Ith) |
100/1 | In/s | Max 40 kA |
| – Livelli d’isolamento Insulation levels |
0,72/3 | kV | r.m.s |
| – Frequenza nominale Rated frequency |
50 ÷ 60 | Hz | |
| – Corrente primaria Primary current |
250 ÷ 3000 | A | |
| – Foro per passaggio cavo/i Hole for wire/cable |
82×122 | mm | |
| – Peso (circa) Weight (about) |
2 | Kg | |
| – Grado di protezione Protection degree |
IP20 | – | |
| – Temperatura di funzionamento Working temperature |
-10 ~ +70 | °C | |
| – Temperatura di immagazzinamento Storage temperature |
-20 ~ +80 | °C |
– Conforme alle norme CEI EN 60044-1 & CEI EN 61869-2 /
According to IEC 60044-1 & IEC 61869-2 standards
– Isolamento in aria / Air insulation
– Custodia in materiale plastico autoestinguente / Self-extinguishing plastic case
– Per uso interno / For Indoor use

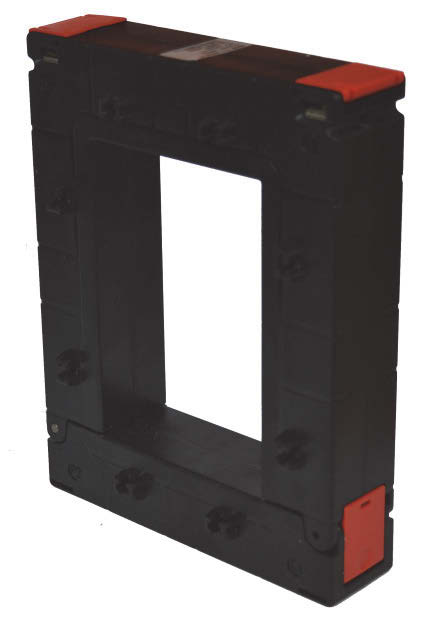

Modello STCA 816
| – Corrente termica di breve durata Rated short-time thermal current (Ith) |
100/1 | In/s | Max 40 kA |
| – Livelli d’isolamento Insulation levels |
0,72/3 | kV | r.m.s |
| – Frequenza nominale Rated frequency |
50 ÷ 60 | Hz | |
| – Corrente primaria Primary current |
500 ÷ 5000 | A | |
| – Foro per passaggio cavo/i Hole for wire/cable |
82×162 | mm | |
| – Peso (circa) Weight (about) |
3 | Kg | |
| – Grado di protezione Protection degree |
IP20 | – | |
| – Temperatura di funzionamento Working temperature |
-10 ~ +70 | °C | |
| – Temperatura di immagazzinamento Storage temperature |
-20 ~ +80 | °C |
– Conforme alle norme CEI EN 60044-1 & CEI EN 61869-2 /
According to IEC 60044-1 & IEC 61869-2 standards
– Isolamento in aria / Air insulation
– Custodia in materiale plastico autoestinguente / Self-extinguishing plastic case
– Per uso interno / For Indoor use
