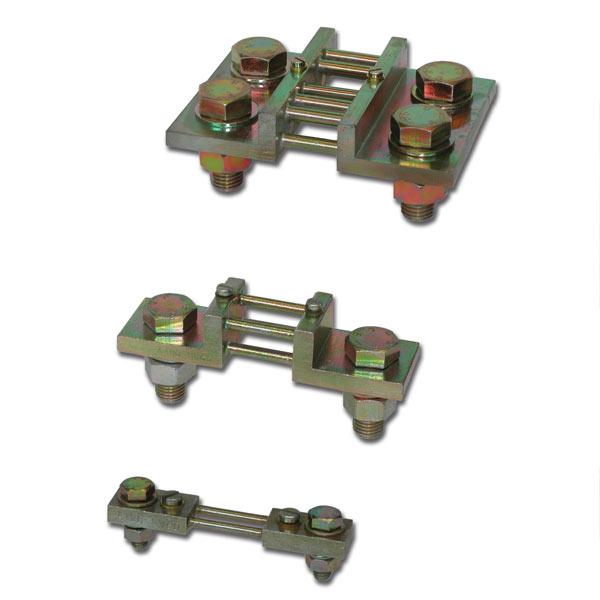

Derivatori per misure in corrente continua

Impiegati per misurare correnti di intensità molto alta, forniscono un segnale in mV direttamente proporzionale alla corrente misurata e comprendono le seguenti tipologie:

Standard: caduta di tensione 60mV – 100mV – 150mV precisione cl.0.5 conformi alla norma DIN 43703
Custom: Progettati e costruiti interamente sulle specifiche richieste del cliente
Correnti: da 1 ÷ 20 kA

DERIVATORI CON CADUTA DI TENSIONE NOMINALE 60 mV
Per strumenti in corrente continua

Scarica la Brochure

Precisione classe 0.5
Costruzione a norme DIN 43703 e raccomandazioni IEC
Tondini saldati con argento a 600 °C
Completi di bulloneria per attacchi di corrente e per prese di tensione
Prese di tensione: 2 viti M5 X 8 con 4 rondelle
Cordoni doppi tarati (a richiesta): 1.5 m – 2.5 mm² – 0.02 Ω
Sovraccarichi: 1.2 In permanente
10 In per 5 secondi fino a 250 A
5 In per 5 secondi da 251 a 2000 A
2 In per 5 secondi da 2001 15000 A

Accuracy class 0.5
Manufactured according to DIN Standards 43703 and IEC Recommendations
Soldering by silver at 600 °C
Supplied with screw bolt for current and voltage connections
Reconnections voltage: 2 screw M5 X 8 with 4 washers
Two calibrated leads (on request): 1.5 m – 2.5 mm² – 0.02 Ω
Overloads: 1.2 In continuous
10 In for 5 seconds up to 250 A
5 In for 5 seconds from 251 up to 2000 A
2 In for 5 seconds from 2001 up to 15000 A

DERIVATORI CON CADUTA DI TENSIONE NOMINALE 150 mV
Per strumenti in corrente continua

Scarica la Brochure

Precisione classe 0.5
Costruzione a norme DIN 43703 e raccomandazioni IEC
Tondini saldati con argento a 600 °C
Completi di bulloneria per attacchi di corrente e per prese di tensione
Prese di tensione: 2 viti M5 X 8 con 4 rondelle
Cordoni doppi tarati (a richiesta): 1.5 m – 2.5 mm² – 0.02 Ω
Sovraccarichi: 1.2 In permanente
10 In per 5 secondi fino a 250 A
5 In per 5 secondi da 251 a 2000 A
2 In per 5 secondi da 2001 15000 A

Accuracy class 0.5
Manufactured according to DIN Standards 43703 and IEC Recommendations
Soldering by silver at 600 °C
Supplied with screw bolt for current and voltage connections
Reconnections voltage: 2 screw M5 X 8 with 4 washers
Two calibrated leads (on request): 1.5 m – 2.5 mm² – 0.02 Ω
Overloads: 1.2 In continuous
10 In for 5 seconds up to 250 A
5 In for 5 seconds from 251 up to 2000 A
2 In for 5 seconds from 2001 up to 15000 A

DIVISORI DI TENSIONE POTENZIOMETRICI PER C.C

Scarica la Brochure

Caratteristiche generali
Adatti per essere accoppiati a voltmetri indicatori con portata 100 V – 0.5 mA
Sovraccarico: 2 Vn per 1 s – 1.2 Vn permanente
Precisione: classe 1
Tensione di prova: 2 Vn + 1000 V
Corrente assorbita: 1 mA
Esecuzione normale ad un solo isolatore primario con comune collegato a massa
Custodia in materiale isolante per fissaggio a vite oppure a scatto su guida
profilata 35 mm, secondo DIN 46277
Costruzione a norme CEI, IEC, DIN, VDE

General features
Suitable to be coupled to voltmeters range 100 V – 0.5 mA
Overload: 2 Vn for one s – 1.2 Vn constant
Accuracy: class 1
Absorbed current: 1 mA
Execution: normal with one primary insulator with a common connected to mass
Housing: thermoplastic material, for screw fixing or snap-on
onto rail to 35 mm, DIN 46277
Manufactured according to CEI, IEC, DIN, VDE Standards
